CATIA V5 Tips & Tricks: Dodajanje besedila (gravure) na Part

Nasveti za lažje delo s programsko opremo s CATIA V5

Dodajanje besedila na Part je nadaljevanje serije nasvetov CATIA V5 Tips & Tricks, ki jo bomo objavljali da bi vam olajšali delo s programsko opremo CATIA V5.

Včasih je na določeno površino 3D modela potrebno dodati besedilo (gravuro). V kolikor ne uporabljate programa TYPE3-CAA – dodatka za CATIA V5 / 3DEXPERIENCE za urejanje teksta in grafičnih elementov, je možno besedilo na ravne površine dodati tudi s pomočjo osnovnih funkcij znotraj CATIA V5 Part Design.

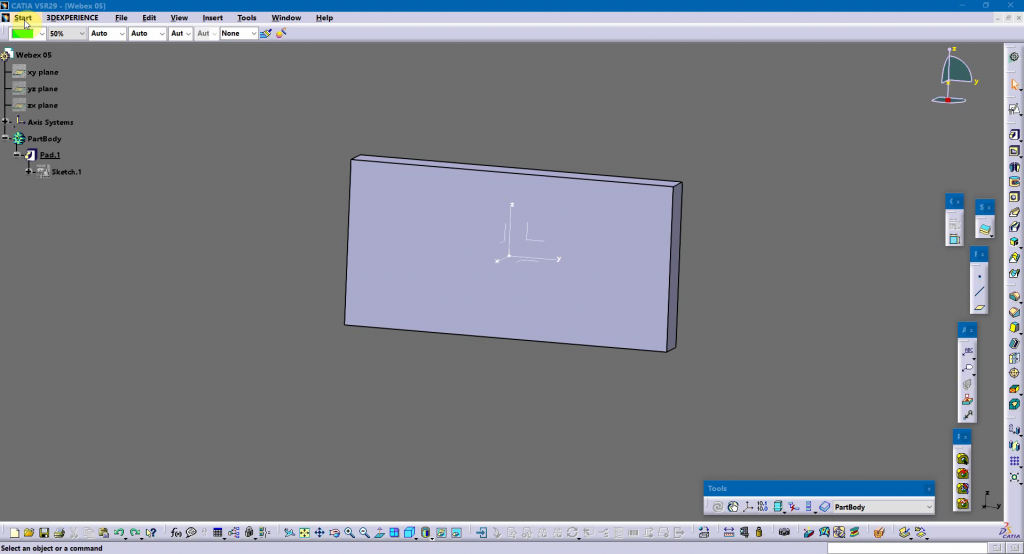

Naslednji primer prikazuje, kako na površino 3D modela dodamo logotip. Za začetek ustvarimo 3D part in naredimo ploščico dimenzij 200 x 100 mm in debeline 10 mm.

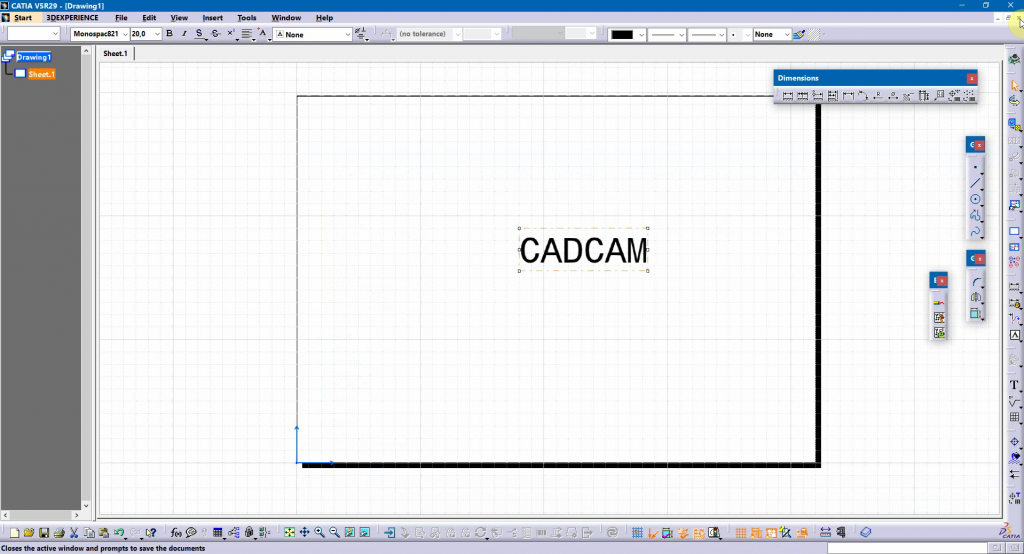

Nato odpremo novi Drawing, kjer vnesemo besedilo s pomočjo ikone za dodajanje besedila ali z ukazom Insert / Annotations / Text / Text. Besedilu lahko spremenimo font in velikost.

Ko smo končali z besedilom, pripravimo risbo v DXF formatu.

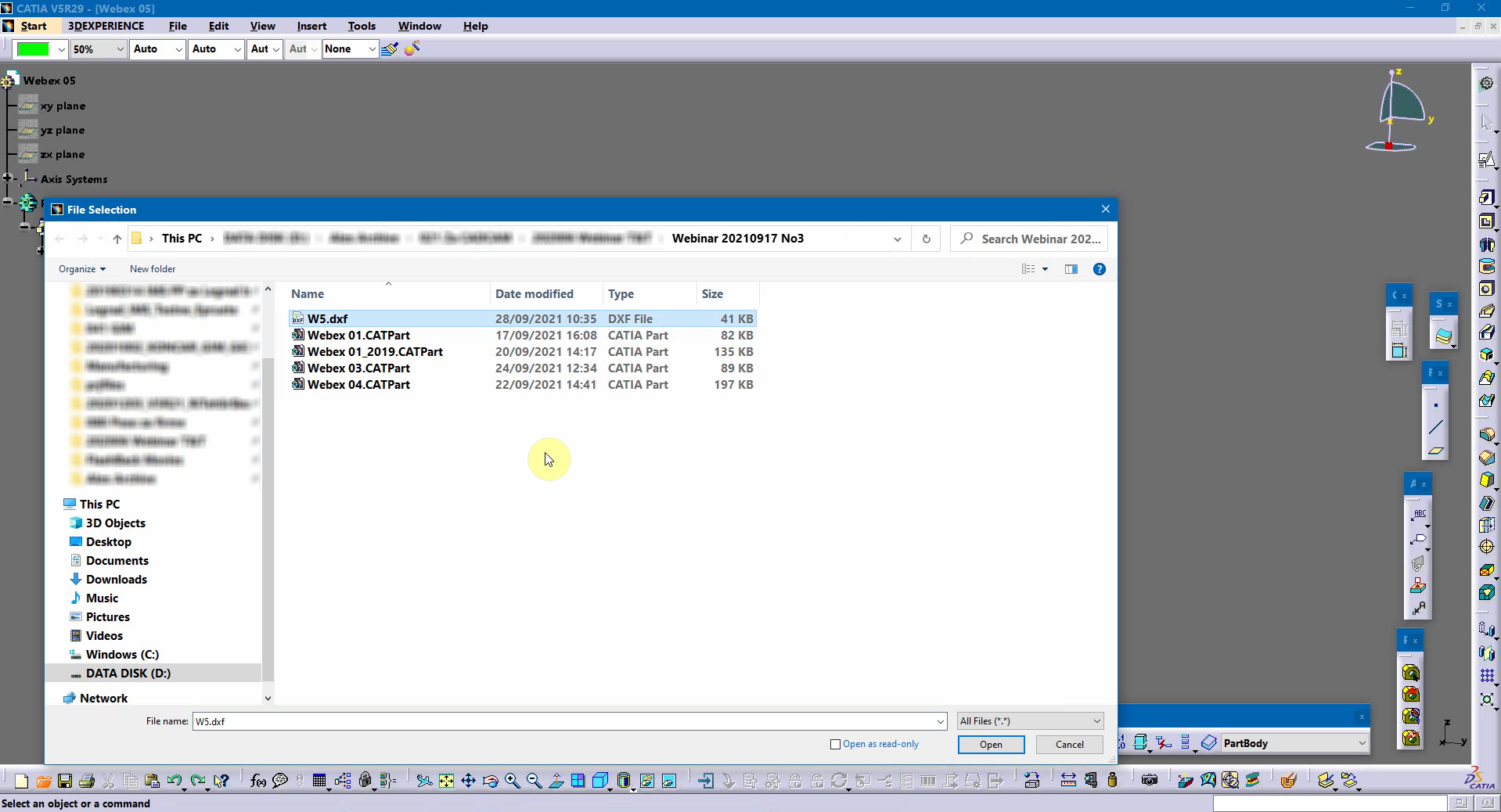

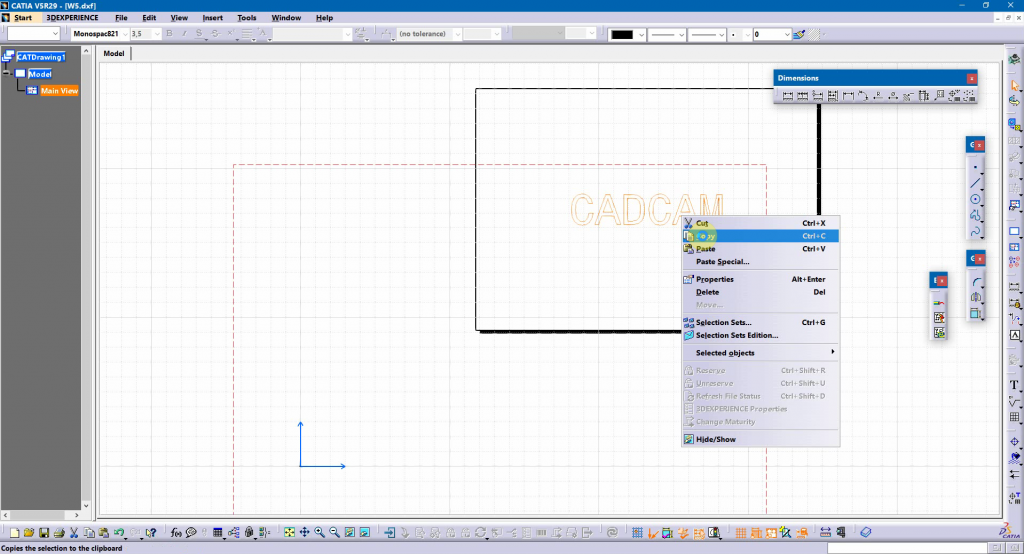

Nato odpremo DXF File in kopiramo besedilo.

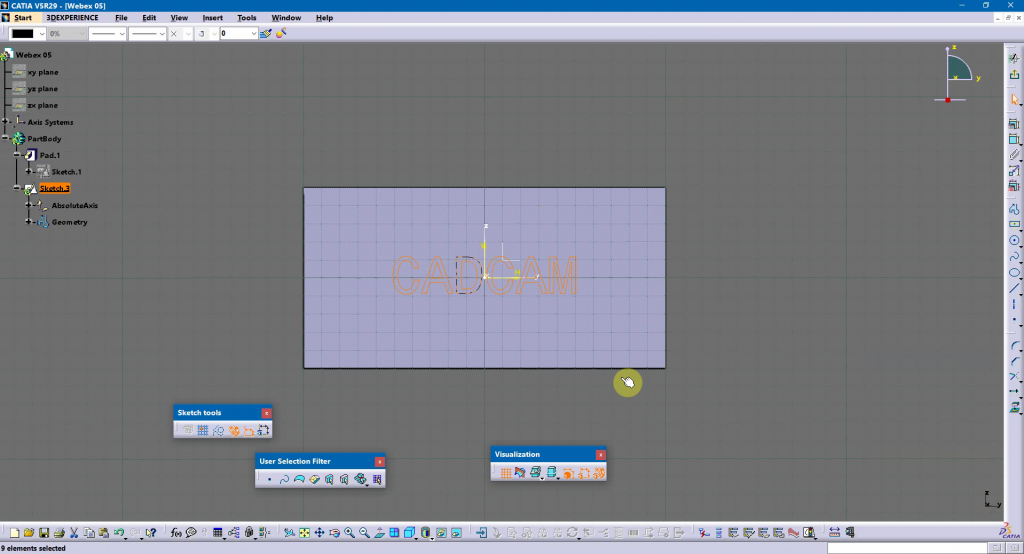

Vrnemo se na 3D model in kreiramo Sketch na površini. Kopirano besedilo iz DXF-ja prilepimo s funkcijo Paste (CTRL+V).

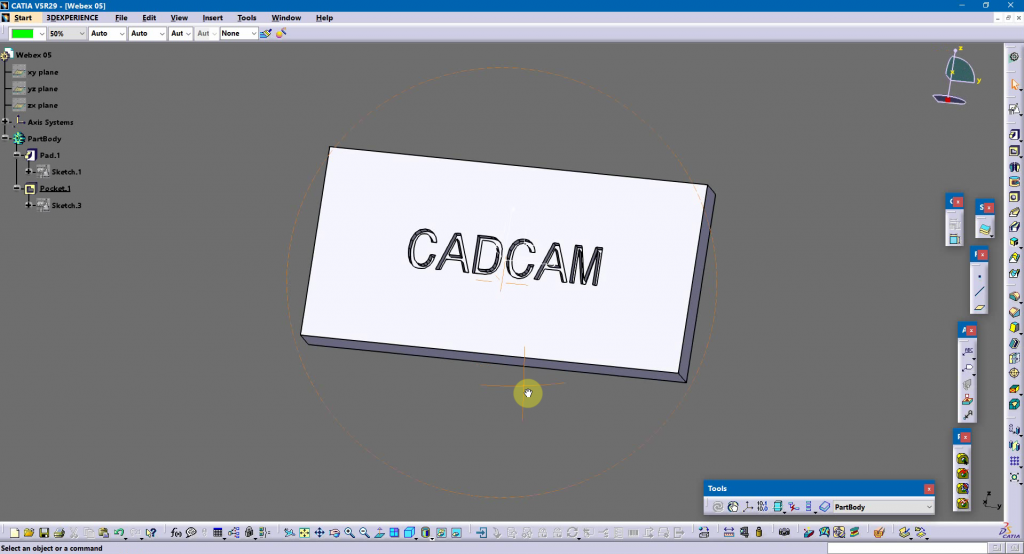

Ko smo pozicionirali Sketch (besedilo), naredimo Pocket in tako smo zaključili z izdelavo gravure logotipa na 3D modelu.
